Quạt trần công nghiệp Zephyrus 7.3m

Thông số kỹ thuật  ZEPHYRUS 7.3M

Giới thiệu quạt trần công nghiệp Zephyrus 7.3m

Chúng tôi hân hạnh giới thiệu sản phẩm quạt trần công nghiệp HVLS (Lưu lượng gió cao – tốc độ chạy thấp) – Serie Zephyrus là dòng quạt trần tiết kiệm điện có kích thước siêu lớn với đường kính lên tới 7,3 mét.
Cánh quạt Kale Airfoil, có tính khí động học được phát triển với công nghệ hiện đại và tuân thủ nguyên tắc khí động học. Chỉ cần 1,5KW điện hoặc ít hơn, cánh quạt có thể di chuyển một luồng không khí lớn rồi tạo ra gió tự nhiên, đáp ứng tốt nhất cho mục đích thông gió và làm mát. So với điều hòa HVAC truyền thống và các loại quạt gió nhỏ tốc độ cao, quạt trần công nghiệp Kale có ưu thế vượt trội trong ứng dụng và là giải pháp lý tưởng để thông gió và làm mát không khí trong khu vực rộng lớn.

Công nghệ cánh quạt trần công nghiệp Zephyrus 7.3m

Cánh quạt Kale Airfoil mới

Sử dụng hợp kim nhôm magie nhập khẩu chất lượng cao đặc biệt được dùng trong chế tạo máy bay, bề mặt được xử lý bằng quá trình PVDF cùng thiết kế cánh quạt có tính khí động học, sáng chế mới đặc biệt của Kale – Kale Airfoild có 3 hệ thống hỗ trợ bên trong giúp tăng sức mạnh của cánh quạt, tránh việc rơi đuôi cánh, mất hoặc kết nối yếu với các bộ phận khác của quạt.

Động cơ quạt trần công nghiệp Zephyrus 7.3m

So sánh với động cơ bộ truyền động thông thường

Động cơ Nam châm vĩnh cửu (PMSM) do Kale Fans phát triển theo công nghệ nhượng quyền của hãng Lenze (Đức). Động cơ NCVC chính là động cơ dùng cho xe máy điện và xe ô tô điện… nhờ tính năng điều khiển linh hoạt nên mới có thể tăng tốc từ 0 – vài chục vòng/phút tương ứng với vòng quay của bánh xe mà không cần dùng đến hộp số giảm tốc…

1. Kết cấu nhỏ gọn, điều khiển linh hoạt
2. Hiệu suất vượt trội 30% so với động cơ thường (hộp số)
3. Vận hành cực êm ái
4. Hoàn toàn không cần bảo trì
5. Thiết kế đẹp mắt, sang trọng

Hệ thống điều khiển quạt trần công nghiệp Zephyrus 7.3m

Thiết bị điện thương hiệu DANFOSS – Đan Mạch với mô-đun bảo vệ an toàn tích hợp sẽ tự động ngắt nguồn trong trường hợp xảy ra sự cố.
Tủ điều khiển thương hiệu Đan Mạch , đã đạt các chứng chỉ EMC của SGS và CCC, đồng thời đạt các bài kiểm tra chống xô ray đảm bảo nhiễu điện từ hiệu quả.
Cấp độ bảo vệ là IP55, đạt chứng chỉ UL, EMC, LVD, ROHS.

Trục cánh quạt của quạt trần công nghiệp Zephyrus 7.3m

Rèn nóng 1500T & gia công điều kiển số & gia công CNC chính xác

Trục được rèn nóng 1500T, gia công kiểm soát số và gia công CNC chính xác. Việc rèn giúp đảm bảo tính thống nhất của cấu trúc kim loại, giữ cấu trúc bên trong và hình dáng bên ngoài của các mảng rèn được đồng nhất. Cấu trúc khí động học hoàn toàn của kim loại khẳng định chất lượng cơ học tốt nhất của trục. Bằng gia công CNC, dung sai chính xác đã được kiểm soát trong 100um, đảm bảo cân bằng động chính xác của trục.

Cánh quạt của quạt trần công nghiệp Zephyrus 7.3m

Cánh quạt khí động học

Cánh đuôi thường được dùng trong các cuộc đua xe gắn máy và máy bay, nhưng chúng không phải được thiết kế chỉ vì mục đích thẩm mĩ. Những vòng xoáy được hình thành ở cuối cánh quạt khí động học trong khi luồng không khí chuyển động. Với cánh nhỏ, phần năng lượng mất đi này sẽ được giảm thiểu, quạt vận hành ổn định hơn, mang lại hiệu quả kinh tế.

ĐIỀU KIỆN LẮP ĐẶT QUẠT TRẦN CÔNG NGHIỆP ZEPHYRUS 7.3M

• Kết cấu công trình: thép hình H, thép hình I, bê tông, kết cấu khung cong, kết cấu hình cầu, v.v
• Tổng chiều cao công trình bắt buộc trên 4,5M
• Khoảng cách an toàn giữa cánh quạt và các vật cản là trên 0,3M và chiều cao giữa điểm lắp đặt với các vật cản bên dưới, ví dụ máy trục là 1,2M
• Nguồn điện: 220V

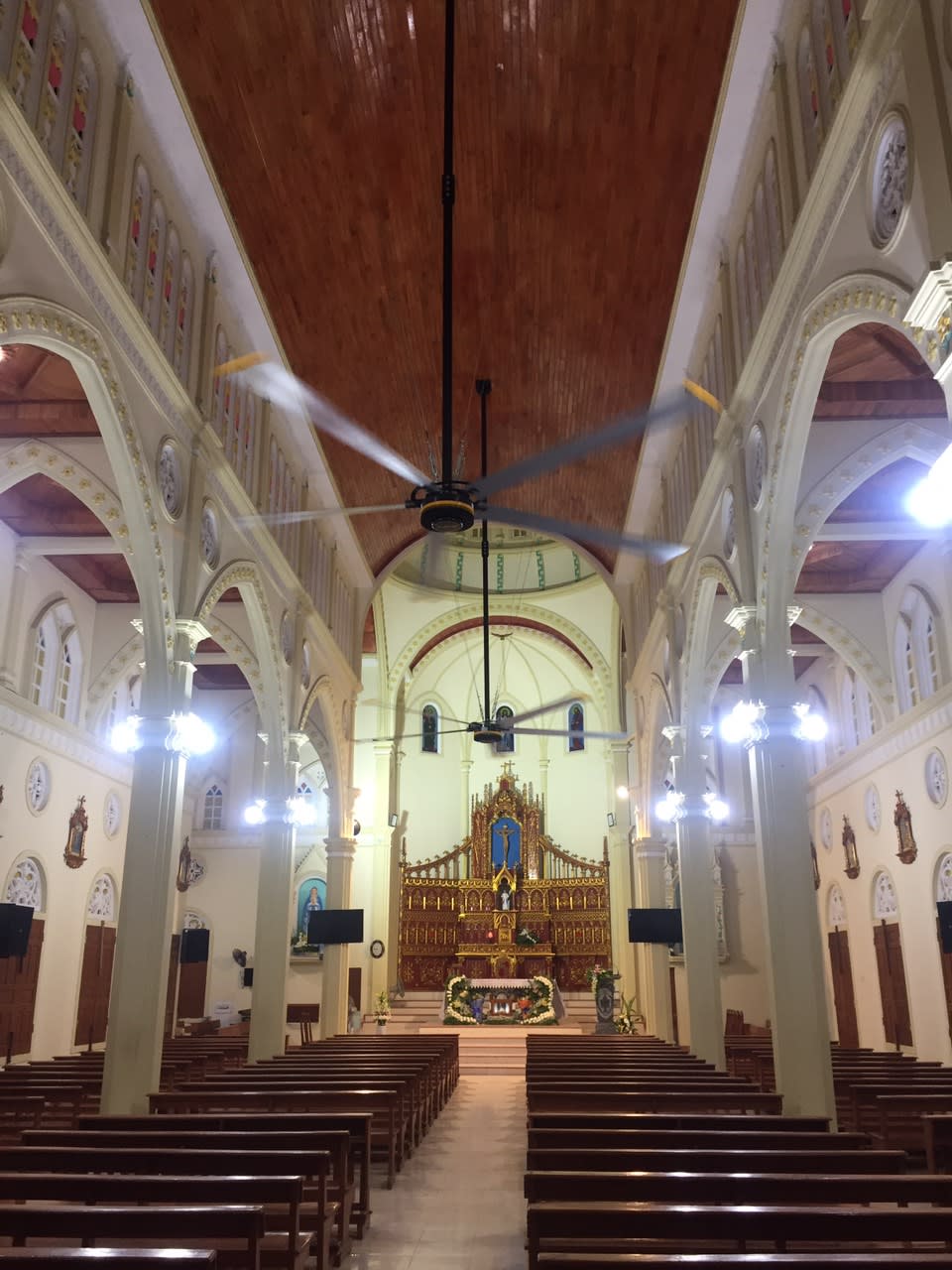

HÌNH ẢNH QUẠT TRẦN CÔNG NGHIỆP ZEPHYRUS 7.3M
