Giải pháp làm mát bằng quạt trần công nghiệp cánh dài HVLS cho nhà xưởng

Contents

Quạt trần công nghiệp cánh dài hvls là gì ?

Quạt trần công nghiệp hay còn gọi là big fans, quạt trần HVLS fans, quạt trần cỡ lớn. Quạt trần sải cánh lớn là một bộ quạt ấn tượng với chiều dài sải cánh quạt lớn hơn bình thường rất nhiều. Quạt trần công nghiệp thường có sải cánh từ 3.m cho tới 7.3m và độ ồn thấp hơn 45dB.

Với sải cánh lớn, quạt trần công nghiệp thường được sử dụng để tạo gió, làm mát cho những không gian rộng lớn như nhà máy, nhà xưởng, trung tâm thương mại lớn hay nhà hàng, khu vực sảnh khách sạn, quán cafe,…

Lịch sử ra đời quạt trần công nghiệp hvls có đường kính lớn :

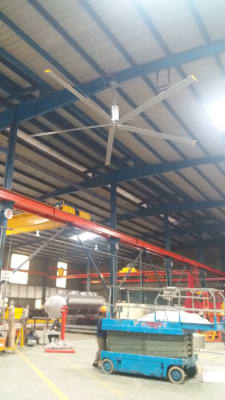

Giải pháp làm mát bằng quạt trần công nghiệp cánh dài HVLS cho nhà xưởng 1

Vào cuối những năm 1990, William Fairbank, giáo sư tại Đại học California tại Riverside và Walter K. Boyd, người sáng lập MacroAir Technologies, đã phát minh và cấp bằng sáng chế một loại quạt tuần hoàn mới, đầu tiên được gọi là quạt trần có đường kính lớn ( HVLS) hay còn gọi là quạt High-volume low-speed fan . Loại quạt này ban đầu được phát triển cho các ứng dụng nông nghiệp, vì vậy nghiên cứu ban đầu tập trung vào lợi ích của quạt HVLS trong sản xuất sữa.

Tại sao lại chọn quạt trần công nghiệp hvls ?

QUẠT TRẦN CÔNG NGHIỆP HVLS NÀY HOẠT ĐỘNG THẾ NÀO
QUẠT TRẦN CÔNG NGHIỆP HVLS NÀY HOẠT ĐỘNG THẾ NÀO

Quạt trần cánh dài công suất lớn tiết kiệm chi phí

Quạt trần công nghiệp sải cánh dài , lớn và được thiết kế đặt biệt nên chúng có thể tạo ra luồng không khí bằng 34 quạt treo công nghiệp bình thường để có kết quả tương tự.

Quạt trần hvls là một giải pháp về thông gió tuyệt vời

Giữ cho  nhân viên mát mẻ, giảm sự hư hỏng, và giữ kho của bạn an toàn hơn. giảm thiểu ẩm mốc, đối với môi trường cần sự khô ráo.

Làm ấm với giảm phân cách địa tầng
Làm ấm với giảm phân cách địa tầng

Làm mát với quạt công nghiệp công suất lớn

Sự thoải mái mang lại bởi quạt treo trần công nghiệp HVLS  rất khác biệt với những loại quạt khác.

Đứng dưới quạt, bạn có thể cảm nhận được ba chiều gió tự nhiên đến từ bốn hướng.

Toàn bộ cơ thể sẽ được bao phủ bởi dòng không khí, khiến cho vùng bốc hơi của mồ hôi tăng lên lớn nhất.

Trong khi quạt truyền thống tốc độ cao lại thổi trực tiếp vào cơ thể người, điều này thực sự không dễ chịu và dễ ảnh hưởng xấu đến sức khỏe.

quạt hvls giúp điều hòa nhiệt độ
quạt hvls giúp điều hòa nhiệt độ

Tiết kiệm điện năng với quạt trần nhà xưởng hvls.

Nếu so sánh chi phí chạy 3.000 giờ trong mùa hè trên không gian 12.000 m2,

Quạt HVLS giúp tiết kiệm đến gần 600 triệu đồng (tiêu thụ chỉ bằng 1/80 lần) so với sử dụng điều hòa trung tâm và hơn 54 triệu đồng (tiêu thụ chỉ bằng 1/8 lần).

So với sử dụng quạt truyền thống. Còn vào mùa xuân và thu, tại các trung tâm thương mại và siêu thị, nếu chỉ bật điều hòa thì mức tiêu thụ năng lượng sẽ rất lớn. Nhưng khi sử dụng kết hợp với quạt HVLS-Kool air giúp trộn không khí mạnh mẽ sẽ làm giảm thời gian hoạt động của điều hòa mà vẫn cho hiệu quả cao.

Chính vì vậy sử dụng quạt HVLS-Kool air là giải pháp tối ưu để thoải mái tận hưởng làn gió mát tự nhiên mà không cần bật điều hòa, tiết kiệm năng lượng cũng như chi phí.

Điều kiện lắp đặt quạt trần hvls cho nhà xưởng công nghiệp.

ĐIỀU KIỆN LẮP ĐẶT QUẠT TRẦN CÔNG NGHIỆP EURUS EX
ĐIỀU KIỆN LẮP ĐẶT QUẠT TRẦN CÔNG NGHIỆP EURUS EX
Quy trình các bước lắp đặt Quạt trần công nghiệp hvls
Quy trình các bước lắp đặt Quạt trần công nghiệp hvls
  • Kết cấu công trình: thép hình H, thép hình I, bê tông, kết cấu khung cong, kết cấu hình cầu, v.v
  • Tổng chiều cao công trình bắt buộc trên 4,5M
  • Khoảng cách an toàn giữa cánh quạt và các vật cản là trên 0,3M và chiều cao giữa điểm lắp đặt với các vật cản bên dưới, ví dụ máy trục là 1,2M
  • Nguồn điện: 380V hoặc 220V

Phân loại quạt trần công nghiệp.

  • Quạt trần sử dụng động cơ motor hộp số
  • Quạt trần sử dụng động cơ nam châm vĩnh cữu.

Đây là dòng sản phẩm mới phát triển nhưng năm gần đây tuy nhiên nhưng ưu điểm vượt trội.

– sản phẩm có độ ồn cực thấp.

– Tiết kiêm chi phí bảo trì

– Tuổi thọ bên bì thời gian trung bình từ 15-20 năm.

Thông số kỹ thuật quạt trần công nghiệp hvls chính hãng do chúng tôi cung cấp.

THÔNG SỐ KỸ THUẬT KALE BOREAS II

KALE BOREAS II, D7.3M

Kiểu loạiHVLSTốc độ tối đa60 vòng / phút
ModelD4BAA73Lưu lượng gió12100 m3 / phút
Công suất1,5 KWTốc độ gió tối đa5m/giây
Động cơLENZE – ĐỨCĐường kính cánh7,3 m
Biến tầnDANFOSS – Đan MạchBề rộng cánh190 mm
Trọng lượng110 KGVật liệu chế tạo cánhHợp kim nhôm A6063
Xuất xứThượng HảiPhạm vi làm mát1100 M2
Điện áp380VBảo hành3 năm

KALE BOREAS II, D6.1M

Kiểu loạiHVLSTốc độ tối đa70 vòng / phút
ModelD4BAA61Lưu lượng gió11200 m3/phút
Công suất1,5 KWTốc độ gió tối đa5m/giây
Động cơLENZE – ĐỨCĐường kính cánh6,1 m
Biến tầnDANFOSS – Đan MạchBề rộng cánh190 mm
Trọng lượng97 KGVật liệu chế tạo cánhHợp kim nhôm A6063
Xuất xứThượng HảiPhạm vi làm mát1000 M2
Điện áp380VBảo hành3 năm

KALE BOREAS II, D4.9M

Kiểu loạiHVLSTốc độ tối đa75 vòng / phút
ModelD4BAA49Lưu lượng gió10300 m3/phút
Công suất1,5 KWTốc độ gió tối đa5m/giây
Động cơLENZE – ĐỨCĐường kính cánh4,9 m
Biến tầnDANFOSS – Đan MạchBề rộng cánh190 mm
Trọng lượng87 KGVật liệuHợp kim nhôm A6063
Xuất xứThượng HảiPhạm vi làm mát900 M2
Điện áp380VBảo hành3 năm

THÔNG SỐ KỸ THUẬT KALE EURUS III

KALE EURUS III, D7.3M

Kiểu loạiSHVLSTốc độ tối đa57 vòng / phút
ModelD6AAA73Lưu lượng gió14800 m3 / phút
Công suất1,8 KWTốc độ gió tối đa5m/giây
Động cơPMSM – KaleĐường kính cánh7,3 m
Biến tầnDANFOSS – Đan MạchBề rộng cánh230 mm
Trọng lượng135 KGVật liệu chế tạo cánhHợp kim nhôm A6036
Xuất xứThượng HảiPhạm vi làm mát1300 M2
Điện áp220V – 1 phaBảo hành3 năm

KALE EURUS III, D6.1M

Kiểu loạiSHVLSTốc độ tối đa62 vòng / phút
ModelD6AAA61Lưu lượng gió13750 m3/phút
Công suất1,8 KWTốc độ gió tối đa5m/giây
Động cơPMSM – KaleĐường kính cánh6,1 m
Biến tầnDANFOSS – Đan MạchBề rộng cánh230 mm
Trọng lượng120 KGVật liệu chế tạo cánhHợp kim nhôm A6033
Xuất xứThượng HảiPhạm vi làm mát1200 M2
Điện áp220V – 1 phaBảo hành3 năm

KALE EURUS III, D5.5M

Kiểu loạiSHVLSTốc độ tối đa70 vòng / phút
ModelD6AAA55Lưu lượng gió13350 m3/phút
Công suất1,8 KWTốc độ gió tối đa5m/giây
Động cơPMSM – KaleĐường kính cánh5,5 m
Biến tầnDANFOSS – Đan MạchBề rộng cánh230 mm
Trọng lượng114 KGVật liệuHợp kim nhôm A6063
Xuất xứThượng HảiPhạm vi làm mát1100 M2
Điện áp220V – 1 phaBảo hành3 năm

KALE EURUS III, D4.9M

Kiểu loạiSHVLSTốc độ tối đa75 vòng / phút
ModelD6AAA49Lưu lượng gió12650 m3/phút
Công suất1,8 KWTốc độ gió tối đa5m/giây
Động cơPMSM – KaleĐường kính cánh4,9 m
Biến tầnDANFOSS – Đan MạchBề rộng cánh230 mm
Trọng lượng106 KGVật liệuHợp kim nhôm A6063
Xuất xứThượng HảiPhạm vi làm mát1000 M2
Điện áp220V – 1 phaBảo hành3 năm

Cấu tạo quạt trần công nghiệp cánh dài hvls

Công nghệ truyền dẫn quạt trần công nghiệp HVLS

Sử dụng vòng bi SKF tăng khả năng chịu lực, gia công cắt và phay CNC có độ chính xác cao, quá trình kết hợp chuẩn xác. Đảm bảo độ bền của hệ thống truyền dẫn và tuổi thọ.

Công nghệ truyền dẫn
Công nghệ truyền dẫn

Công nghệ PMSM trên quạt trần công nghiệp HVLS

Công nghệ PMSM có với nhiều tính năng tuyệt vời như tốc độ/mô men xoắn cao, hiệu suất động tốt hơn, hiệu quả cao, thời gian sử dụng dài, ít tiếng ồn, dải tốc độ rộng, vv.

Công nghệ này là tiêu chuẩn cao nhất trong ngành công nghiệp HVLS toàn cầu. Với nhiều năm nghiên cứu và phát triển, Kale đã làm chủ lý thuyết và công nghệ PMSM tiên tiến nhất trong ngành HVLS và đưa vào sản xuất. Chúng tôi đã chứng minh qua chất lượng thực tế, sản phẩm của KALE đã vượt qua chất lượng của tất cả các sản phẩm HVLS của nước ngoài, đạt tới trình độ quốc tế.

Công nghệ PMSM
Công nghệ PMSM

Cánh của quạt trần công nghiệp hvls thiết kế đặc biệt

cánh của quạt trần công nghiệp
cánh của quạt trần công nghiệp
Sản phẩm Quạt Trần Công Nghiệp của Kale có thiết kế cánh quạt đặc biệt, có đường viền khác nhau trên cánh quạt. Điều này giúp dòng không khí bên dưới cánh quạt hoàn chỉnh hơn và bao trùm hơn.
Cánh quạt được thiết kế xoắn, nghiêng và vót nhỏ dần để bù trừ sự khác biệt lưu lượng dòng khí tác động lên phần đầu và cuối cánh. Như vậy, cánh quạt sẽ tạo ra một luồng không khí đồng đều dọc theo chiều dài của cánh.

Hệ thống điều khiển quạt trần công nghiệp HVLS

Thiết bị điện thương hiệu Schneider với mô-đun bảo vệ an toàn tích hợp sẽ tự động ngắt nguồn trong trường hợp xảy ra sự cố.

Tủ điều khiển thương hiệu Đức, đã đạt các chứng chỉ EMC của SGS và CCC, đồng thời đạt các bài kiểm tra chống xô ray đảm bảo nhiễu điện từ hiệu quả.Cấp độ bảo vệ là IP55, đạt chứng chỉ UL, EMC, LVD, ROHS.

tủ điều khiển quạt trần công nghiệp
tủ điều khiển quạt trần công nghiệp

So sánh với động cơ quạt trần công nghiệp hvls với bộ truyền động thông thường

động cơ quạt trần công nghiệp
động cơ quạt trần công nghiệp

Động cơ LENZE được nhập khẩu tử Đức, hợp tác với công ty Đức để phát triển động cơ bộ truyền động cho các sản phẩm HVLS

1. Sử dụng quá trình lắp ráp khe hở cạnh thấp và kĩ thuật mài bánh răng, giảm tiếng ồn.
2. Tăng cường cấu trúc khung chịu lực, tăng vòng bít dầu và tăng cường cấu trúc động cơ với cấu trúc trục hình thang, có độ an toàn cao hơn
3. Sử dụng động cơ IE2 có hiệu suất cao hơn, tiết kiệm 5-10% so với IE1.
4. Đạt các chứng chỉ về độ an toàn CCC, CE, UL

Trục quạt trần công nghiệp rèn nóng 1500T & gia công điều kiển số & gia công CNC chính xác

trục cánh quạt
trục cánh quạt

Trục được rèn nóng 1500T, gia công kiểm soát số và gia công CNC chính xác.

Việc rèn giúp đảm bảo tính thống nhất của cấu trúc kim loại, giữ cấu trúc bên trong và hình dáng bên ngoài của các mảng rèn được đồng nhất. Cấu trúc khí động học hoàn toàn của kim loại khẳng định chất lượng cơ học tốt nhất của trục. Bằng gia công CNC, dung sai chính xác đã được kiểm soát trong 100um, đảm bảo cân bằng động chính xác của trục.

Lưu ý khi chọn mua quạt treo trần công nghiệp hvls

Hiện nay, bạn có thể dễ dàng chọn mua quạt trần công nghiệp từ các cửa hàng, trang web bán thiết bị sản xuất công nghiệp, tuy nhiên, khi chọn mua quạt, bạn cũng cần lưu ý:

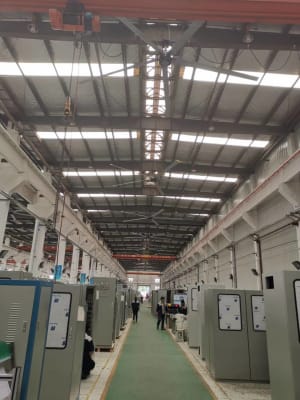

Giải pháp làm mát bằng quạt trần công nghiệp cánh dài HVLS cho nhà xưởng 2

Lựa chọn thương hiệu quạt trần hvls có uy tín:

  • Bạn nên chọn mua quạt từ các thương hiệu có uy tín lâu năm, ví dụ quạt trần công nghiệp HVLS, Kalefans Ass Fans,… Các sản phẩm của thương hiệu lớn không chỉ có tính năng, công nghệ mới mà độ bền và độ an toàn cũng rất cao nhờ trải qua quá trình sản xuất và thẩm định nghiêm ngặt trước khi cho ra thị trường.

Lựa chọn kích thước đường kính cánh quạt trần công nghiệp:

Khi chọn mua quạt, bạn cũng cần lưu ý đến kích thước đường kính cánh, sao cho quạt có thể làm mát toàn bộ không gian nhà xưởng phía dưới quạt trần. Nếu chọn loại cánh quạt quá lớn so với diện tích cần làm mát sẽ lãng phí và tốn điện hoặc nếu cánh nhỏ quá sẽ không đủ làm mát không gian cần thiết.

Cách sử dụng quạt trần công nghiệp công suất lớn hiệu quả.

Để sử dụng quạt trần công nghiệp một cách hiệu quả nhất, bạn nên lưu ý:

  • Kiểm tra nguồn điện trước khi bật công tắc quạt.
  • Trong quá trình vận hành phát hiện một số tiếng ồn lạ cần dừng lại ngay để kiểm tra máy móc, tránh gây hư hại nặng.
  • Nếu xảy ra sự cố, cần kiểm tra khắc phục lỗi trước khi cho quạt hoạt động trở lại.
  • Thường xuyên kiểm tra các thông số của nguồn điện cấp cho quạt.
  • Nếu quạt bị rò rỉ dầu, cần cung cấp dầu kịp thời để đảm bảo quạt hoạt động ổn định.
  • Loại dầu sử dụng cho quạt là loại dầu vĩnh cửu không cần thay thế: VG 320.
  • Nên sử dụng quạt trần công nghiệp kết hợp với điều hòa hoặc máy làm mát công nghiệp để đảm bảo không khí được làm lạnh đủ sâu và lan tỏa khắp không gian, giúp gia tăng hiệu quả làm mát mà vẫn đảm bảo tiết kiệm điện.

Đối tượng sử dụng sản phẩm Quạt trần công nghiệp HVLS

  1. Nhà xưởng công nghiệp
  2. Showroom trung tâm thương mại
  3. Trường học, bệnh viện
  4. Khu luyện tập thể thao phòng tập gym
  5. Trung tâm hành chính công
  6. Sản xuất nông nghiệp
  7. Hàng không, kho chứa đóng tàu
  8. Không gian lớn thương mại
  9. Phòng triển lãm
  10. Trung tâm vui chơi giải trí
  11. Trang trại chăn nuôi
  12. Sảnh chờ
  13. Cửa hàng trưng bày sản phẩm.

Hay nhanh tay liên hệ ngay với chúng tôi để được tư vấn báo giá nhé Hotline : 0943358282
